duli Led che per l’elettronica della componentistica situata negli spazi
tra i moduli. In questo modo, e con l’accurata selezione dei componen-
ti, si garantisce che gli apparecchi mantengano a lungo gli elevati flus-
si luminosi dei Led. L’elegante corpo bianco è verniciato a polvere e,
per una lunghezza di 200 mm, misura solo 64 mm di altezza. L’appa-
recchio viene montato su di una base separata e successivamente
può essere regolato con un angolo di ±3° per un orientamento perfet-
to. Per condurre i cavi di alimentazione sull’intonaco si dispone degli
appositi distanziatori come accessori. Anche per Compar Square è
possibile scegliere tra le tonalità di luce bianco caldo (3000 K) e bian-
co neutro (4000 K). Oltre alla componentistica commutabile, Erco offre
anche le versioni dimmerabili sulla fase e quelle con interfaccia Dali.
la
classica
illuminazione
cardanica
si evolve

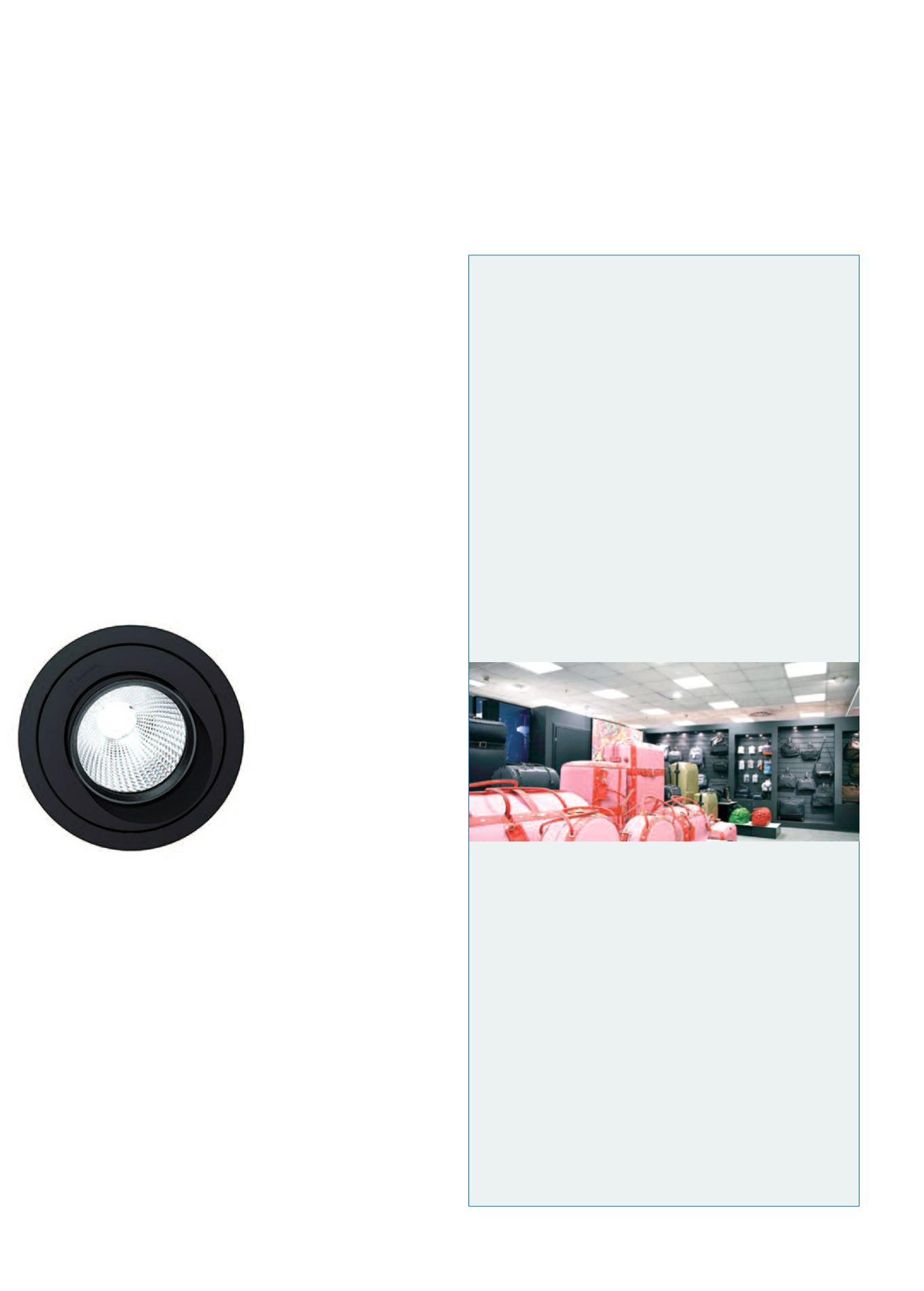

Cardan evolution di
Zumtobel
è un downlight da incasso girevole e
orientabile che vanta un’enorme flessibilità in un design poco appari-
scente. Disponibile in due misure (M e L), riesce a fondersi armoniosa-
mente con le architetture più diverse. L’ampia scelta di varianti compren-
de modelli e accessori per il
massimo della flessibilità. In
pratica, Cardan evolution è uno
strumento d’illuminazione multi-
funzionale, che garantisce una
resa cromatica eccellente e di-
stribuzioni fotometriche mirate.
Il modello più grande, Cardan
evolution L, sa mettere in sce-
na efficacemente anche gli
ambienti con soffitti alti. La
conformazione che caratterizza
Cardan evolution è una cavità
nell’armatura chiamata “Li-
ghtgroove”, un accorgimento
poco visibile ma fondamentale
che impedisce che l’apparec-
chio inclinato illumini sé stesso, come invece accade tipicamente con gli
elementi cardanici classici. Il fenomeno dell’auto-illuminazione si elimina
del tutto inclinando l’apparecchio da 0 a 20° e si riduce al minimo da 21
a 30°. Dal momento che la luce non viene assorbita all’interno, l’efficien-
za migliora dell’8%. Inoltre il sistema “Lightgroove”, combinato ai rifletto-
ri, scherma la luce alla perfezione, migliorando in modo consistente il
comfort visivo. L’apparecchio presenta fughe minime, che non lasciano
intravedere nulla all’interno del soffitto. Ne deriva un aspetto d’insieme
armonioso e riposante. La flessibilità dell’illuminazione verticale ha due
nuove ottiche: la prima è un vetro bending che aumenta l’angolo d’incli-
nazione di ulteriori 20°. La seconda, invece, è un’ottica studiata per l’illu-
minazione omogenea di pareti e piani verticali. A queste si aggiungono
i riflettori di precisione per gli accenti brillanti. La testata del downlight
ruota di 360° e si inclina di 30° in modo del tutto flessibile. Gli apparec-
chi Cardan evolution si incassano senza bisogno di utensili: gli anelli e
tutte le cornici si montano rapidamente con fissaggi a scatto; lo stesso
vale per la testata da inserire in un secondo tempo. A montaggio avve-
nuto, l’inclinazione del fascio luminoso si può regolare con un apposito
attrezzo, rimanendo a terra e senza bisogno di salire su una scala.
La costruzione modulare semplifica anche lo smontaggio.
Il mercato dell’illuminazione a Led, in crescita, propone prodotti con ot-
time prestazioni illuminotecniche e con la prospettiva di una lunga dura-
ta. Il parametro più noto è quello del mantenimento del flusso luminoso,
che si riferisce alle prestazioni della sorgente Led. Se la scheda tecnica
indica un mantenimento del flusso luminoso all’80% per 50.000 h
(L80B20), tale dato si riferisce al numero di ore in cui il Led fornirà quel-
la quantità di luce. Tuttavia, il Led è solo una delle componenti dell’ap-
parecchio di illuminazione e, quindi, la vita reale dell’apparecchio e il
suo funzionamento dipendono anche da altri fattori. In particolare, biso-
gna porre attenzione ai materiali con cui l’apparecchio è costruito.
La qualità dei materiali, infatti, è fondamentale per l’estetica e le presta-
zioni del prodotto, diventando così un elemento decisivo soprattutto per
la reale durata. Prendiamo, per esempio, un prodotto di largo consumo
come il pannello Led 60x60. Oggi il mercato, che si sta allargando anche
con le vendite online, accanto ai prodotti dei brand più conosciuti come
Led Panel 840 (CRI90) o 842 (CRI80) di
Disano
, propone anche appa-
recchi a prezzi molto inferiori. Qual è la differenza? Cosa deve sapere un
consumatore per fare una scelta consapevole e, soprattutto, per avere un
prodotto che mantenga nel corso degli anni le prestazioni iniziali? Se en-
triamo nel dettaglio della costruzione di un apparecchio di questo tipo,
scopriamo che tra la sorgente luminosa (Led) e il diffusore è collocata
una lastra, che costituisce una componente fondamentale per il funziona-
mento, la qualità e la quantità dell’emissione luminosa dell’apparecchio.
Nel caso di Led Panel di Disano, questa lastra è realizzata in un materia-
le di grande efficienza, il Pmma (polimetilmetacrilato), un polimero che
mantiene inalterate le sue caratteristiche nel tempo ed evita la tendenza
all’ingiallimento. Altri pannelli simili utilizzano, al contrario, materiali
che non hanno le stesse proprietà e caratteristiche, come, per esempio, il
polistirene o polistirolo (PS), con costi decisamente inferiori.
Qual è il risultato? La lastra in PS dopo 6-8000 ore di funzionamento in-
giallisce compromettendo quantità e qualità della luce emessa.
Anche di giorno, con l’apparecchio spento, viene meno la perfetta inte-
grazione del pannello bianco con il controsoffitto, compromettendo
l’estetica dell’installazione. Quindi, se i materiali non sono di ottima qua-
lità, dopo due o tre anni l’utente non avrà più lo stesso prodotto.
Per questo motivo, oltre alla lastra in Pmma, Disano illuminazione ha
scelto di produrre Led Panel per una lunga durata nel tempo, così da of-
frire una reale garanzia di mantenimento delle caratteristiche tecniche di
base: mantenimento del flusso luminoso all’80% 50.000h (L80B20), per-
fetta resa del colore (CRI≥80 o 90), assenza di abbagliamento (UGR <19)
e basso livello di flickering certificato.
pannelli Led:
qualità
per avere lunga durata
